Bardzo drobna siatka filtracyjna ze stali nierdzewnej 304 vs 316: jaka jest różnica?

Stal nierdzewna 304 i 316 są szeroko stosowane w ultradrobnych siatkach filtrów, ale nie są wymiennymi etykietami do każdego zastosowania. Właściwy gatunek zależy od tego, co siatka widzi podczas pracy: medium procesowego, chlorków, temperatury, środków czyszczących, geometrii, spawania i kosztu awarii związanej z korozją. Drobniejsza siatka filtra sprawia, że ​​ta decyzja jest bardziej konsekwentna, ponieważ cienkie druty, upakowany splot i prefabrykowane połączenia mogą być najbardziej narażonymi częściami zespołu. W tym przewodniku wyjaśniono praktyczną różnicę, nie ograniczając wyboru oceny do zasady jednowierszowej.

Kluczowe dania na wynos

• Siatka ze stali nierdzewnej 304 jest powszechnym wyborem w przypadku wielu kompatybilnych, średnio korozyjnych zadań filtracyjnych.

• Siatka ze stali nierdzewnej 316 zawiera molibden i jest powszechnie brana pod uwagę, gdy środowiska zawierające chlorki lub bardziej korozyjne wymagają dodatkowej odporności.

• Stal 316L to niskoemisyjna odmiana stali 316, często brana pod uwagę, gdy ważne są właściwości spawalnicze i korozyjne wokół spawanych obszarów.

• Gatunek stopu nie zastępuje przeglądu zgodności: stężenie, temperatura, tlen, osady, szczeliny i cykle czyszczenia mają znaczenie.

Istotna różnica w prostym języku

Obydwa gatunki są austenityczną stalą nierdzewną i są dostępne w postaci tkanej tkaniny drucianej. Ogólnie rzecz biorąc, 304 to stal nierdzewna chromowo-niklowa, podczas gdy 316 zawiera molibden. Ten dodatek pierwiastka stopowego jest jednym z powodów, dla których inżynierowie często badają 316 pod kątem zastosowań obejmujących chlorki lub bardziej wymagające warunki chemiczne. Jednak „bardziej odporny” to nie to samo, co „odporny”. Proces obejmujący sól chlorkową, kwas lub utleniający środek czyszczący może zachowywać się bardzo różnie w zależności od zmiany stężenia i temperatury.

Dla kupującego ultradrobną siatkę filtrującą istotne pytanie nie brzmi: „Który gatunek jest lepszy?”, lecz „Jaki gatunek zapewnia akceptowalną żywotność i ryzyko zanieczyszczenia dla tego konkretnego projektu filtra?” Produkt spożywczy, płyn do płukania na bazie wody, rozpuszczalnik, solanka, wsad kwasowy, zasadowy środek czyszczący i szlam mogą dawać różne odpowiedzi. Właściwy wybór należy potwierdzić w odniesieniu do pełnych warunków procesu, w tym najgorszych warunków czyszczenia i przestoju.

Dlaczego drobno tkana siatka wymaga szczególnej uwagi

Tkanina druciana nie jest solidną płytą. Zawiera wiele skrzyżowań, pustek i powierzchni, które mogą zatrzymywać osady. Drobna siatka wykorzystuje również mniejsze średnice drutu niż gruby ekran, więc lokalne ataki lub uszkodzenia podczas obsługi mogą mieć większy efekt funkcjonalny. Kiedy tkanina jest wykonana w krążek, kosz, rurkę lub element plisowany, zgrzewane szwy i podpory dodają więcej miejsc do oceny.

Nie oznacza to, że delikatna tkanina jest z natury delikatna. Oznacza to, że specyfikacja powinna obejmować cały zespół. Podaj materiał drutu, splot, wymagania dotyczące otworów lub porów, średnicę drutu, tkaninę nośną, metodę łączenia, wymagania dotyczące pasywacji lub czyszczenia, jeśli ma to zastosowanie, oraz plan kontroli. Jeśli filtr będzie działał w naczyniu, w którym nie można go łatwo sprawdzić, koszt bardziej odpowiedniego gatunku może być niewielki w porównaniu z konserwacją lub stratami w produkcji.

Bardzo drobna siatka filtracyjna ze stali nierdzewnej 304

Siatka ze stali nierdzewnej 304 jest często stosowana w filtracji, przesiewaniu, ochronie i separacji, gdzie środowisko jest kompatybilne ze stopem. Oferuje praktyczne połączenie odporności na korozję, odkształcalności, dostępności i kosztów dla wielu zastosowań przemysłowych. W przypadku przesiewacza proszkowego, kompatybilnej cieczy procesowej lub zadania filtracji w pomieszczeniach bez agresywnej ekspozycji na chlorki, rozsądnym punktem wyjścia może być 304.

Kluczowym słowem jest „wyjściowy”. Gatunek może dobrze działać w prostych warunkach laboratoryjnych, ale nadal może stanowić wyzwanie w środowisku produkcyjnym, w którym występują gorące roztwory czyszczące, osady, obszary stojące lub powtarzające się cykle mokre i suche. Jeśli element 304 będzie spawany, ciasno uformowany lub utrzymywany w podatnym na szczeliny uchwycie, udokumentuj te cechy w przeglądzie. Decyzja dotycząca materiału oparta wyłącznie na nazwie cieczy luzem może nie uwzględniać rzeczywistego lokalnego środowiska na powierzchni siatki.

Bardzo drobna siatka filtracyjna ze stali nierdzewnej 316

Siatkę ze stali nierdzewnej 316 często rozważa się, gdy obowiązek filtracji wiąże się z większym obciążeniem korozją, szczególnie gdy istotna jest usługa zawierająca chlorki. Dodatek molibdenu zmienia profil odporności stopu na korozję, ale nie jest to uniwersalne rozwiązanie w przypadku agresywnych warunków. Gorące lub stężone chlorki, nieodpowiednie środki czyszczące, szczeliny o niskiej zawartości tlenu i osady mogą nadal wymagać bardziej szczegółowej inżynierii materiałowej lub innego rozwiązania.

Wybierz wersję 316, jeśli obsługuje ją przypadek operacyjny, a nie jako domyślną aktualizację. Może to być rozsądny wybór w przypadku procesów chemicznych, narażenia w sąsiedztwie morza lub strumieni zawierających chlorki, gdzie ocena zgodności wykazuje przewagę. Może być również odpowiednie, gdy koszt zanieczyszczenia, przedwczesnej wymiany lub nieplanowanego przestoju jest wysoki. I odwrotnie, określenie 316 do łagodnej pracy na sucho bez czynników powodujących korozję może zwiększyć koszty bez poprawy wyniku.

Co zmienia 316L — a czego nie

316L jest niskoemisyjną formą 316. Jest powszechnie oceniany, gdy produkcja obejmuje spawanie, ponieważ niska zawartość węgla może być korzystna w zarządzaniu problemami uczulającymi związanymi z pewnymi historiami termicznymi. Nie oznacza to, że każda tkanina lub każdy filtr zgrzewany musi mieć klasę 316L. Decyzja pozostaje powiązana z procedurą spawania, środowiskiem pracy, obróbką poprodukcyjną i wymaganą żywotnością gotowej części.

W przypadku filtra wykonanego z bardzo cienkiej tkaniny zapytaj, czy siatka będzie zgrzewana oporowo z pierścieniem, zespawana szwem w cylinder, spajona dyfuzyjnie w strukturę wielowarstwową, czy też zaciśnięta mechanicznie. Każde podejście inaczej eksponuje materiał. Przed wybraniem 316L wyłącznie na podstawie konwencji udostępnij producentowi rysunki i szczegóły serwisowe.

304 vs 316 vs 316L: Tabela decyzyjna

Tabela nie jest tabelą zgodności chemicznej. Jest to sposób na zorganizowanie dyskusji dotyczącej specyfikacji. Nie jest w stanie przewidzieć właściwości korozyjnych płynu bez jego składu, temperatury, stężenia, zanieczyszczeń, warunków przepływu i procedury czyszczenia.

Podejmij decyzję o ocenie na podstawie dowodów procesu

Rozpocznij od arkusza danych procesu. Zidentyfikuj każdy materiał, z którym ma się kontakt: produkt, płyn nośny, dodatki, wodę do mycia, chemikalia do czyszczenia na miejscu, środek dezynfekujący, parę, jeśli ma to zastosowanie, oraz narażenie na działanie czynników atmosferycznych. Uwzględnij minimalną i maksymalną temperaturę, normalne i niepokojące stężenie, pH, jeśli ma to znaczenie, ciśnienie, czas ekspozycji i to, czy tworzą się osady. Następnie udokumentuj geometrię filtra: płaski dysk, kosz, cylinder, tuba, opakowanie plisowane lub wielowarstwowy laminat.

Następnie zidentyfikuj dominujący problem związany z awarią. Czy jest to ogólna korozja, wżery, ataki szczelinowe, uszkodzenia spowodowane naprężeniami, zanieczyszczenie produktami korozji, utrata kontroli szczeliny lub problem w strefie spawania? Dobrze zdefiniowany problem sprawia, że ​​ocena jest krótsza i dokładniejsza. Gdy obsługa ma krytyczne znaczenie, należy skorzystać z udokumentowanej oceny zgodności materiałów i, w stosownych przypadkach, reprezentatywnego testu narażenia lub testu pilotażowego.

Stopień stopu sam w sobie nie określa wydajności filtracji

Stop kontroluje zachowanie materiału; nie wybiera otworu. Bardzo drobna siatka filtracyjna wymaga również prawidłowego rozmiaru porów lub szczeliny, splotu, średnicy drutu, otwartej powierzchni, obszaru aktywnego i konstrukcji podpory. Siatka 316 z nieodpowiednim otworem nie spełni wymagań dotyczących separacji. Siatka 304 z otworem o odpowiedniej wielkości może spełniać wymagania filtracyjne, ale przedwcześnie zawiedzie, jeśli środowisko jest niekompatybilne.

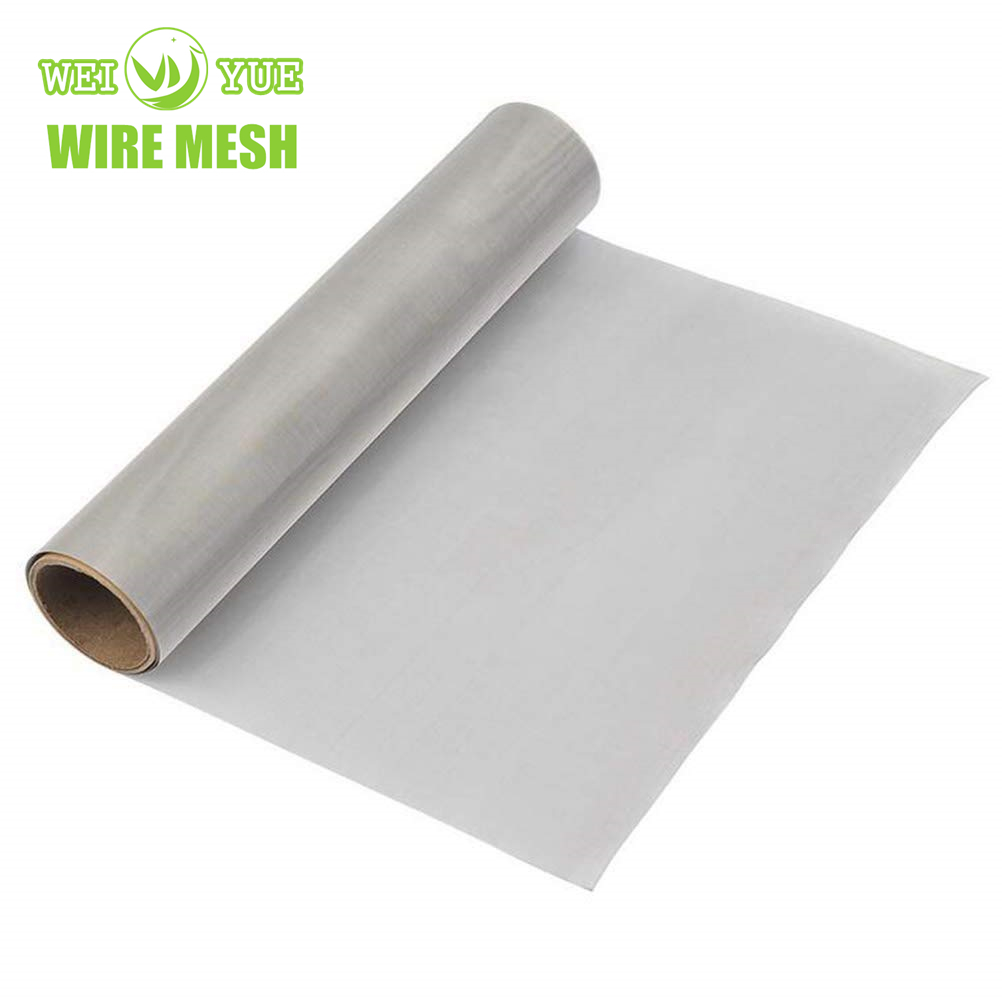

Weiyue ultracienka siatka filtracyjna ze stali nierdzewnej jest wymieniona w opcjach 304 i 316, z wieloma konstrukcjami splotu. Dane produktu pokazują, dlaczego apertura i splot powinny być zgodne z oceną w specyfikacji zakupu. Na przykład splot holenderski może stworzyć delikatniejszą, bardziej krętą ścieżkę filtracji niż tkanina z kwadratowym otworem; należy go ocenić pod kątem płynności i możliwości czyszczenia, a nie wybierać samego stopu.

Wykonanie, stan powierzchni i czyszczenie

Drobną siatkę często przekształca się w użyteczny element, a nie instaluje w postaci luźnego arkusza. Cięcie, formowanie, spawanie, składanie i obsługa mogą mieć wpływ na końcowy filtr. Określ, że krawędzie cięcia muszą być odpowiednie dla zamierzonej ramy lub uszczelki. Jeżeli element wymaga podparcia, należy podać materiał podporowy i jego związek z warstwą filtracyjną. Jeżeli złącze spawane znajduje się na ścieżce zwilżonej, należy je uwzględnić w ocenie materiału.

Czyszczenie może być równie ważne jak narażenie na proces. Siatka, na której widać łagodny produkt, może nadal być narażona na działanie gorącego środka czyszczącego lub pozostałości czyszczenia. Unikaj wybierania środków czyszczących z przyzwyczajenia. Potwierdź stężenie, czas kontaktu, temperaturę, jakość płukania i praktykę suszenia z właścicielem procesu. Czyszczenie mechaniczne musi być również dostosowane do rozmiaru i splotu drutu. Agresywne szczotkowanie może zniekształcić delikatną tkaninę, a niepełne czyszczenie może zawęzić efektywne otwory lub stworzyć miejsca, w których mogą tworzyć się osady.

Praktyczna lista kontrolna dotycząca zamówień

Poproś o wycenę zawierającą następujące minimalne informacje: wymagana retencja lub otwór; konstrukcja siatkowa; gatunek stopu; średnica drutu; geometria arkusza, rolki, dysku, cylindra lub kosza; tolerancje; aktywna powierzchnia filtracyjna; warstwy nośne; konstrukcja krawędzi lub szwu; maksymalne warunki pracy; metoda czyszczenia; dokumentacja inspekcyjna; i ilość. Jeżeli rozważana jest zmiana gatunku, należy załączyć kartę charakterystyki procesu i określić, czy zmiana dotyczy warstwy filtracyjnej, wspornika, ramy, spoiny czy całego zespołu.

W przypadku kształtów specjalnych Weiyue może również dostarczyć produkty filtrujące . Warto wcześnie omówić wyprodukowaną geometrię, ponieważ może to uniemożliwić połączenie prawidłowej siatki drucianej z nieodpowiednim wspornikiem lub złączem.

Pytania do rozwiązania przed wydaniem

Przed opublikowaniem specyfikacji gatunku przeprowadź krótki przegląd międzyfunkcyjny. Zamówienie powinno potwierdzać, że podany gatunek, średnica drutu, splot i rysunek części odpowiadają zatwierdzonym wymaganiom. Inżynieria procesowa powinna potwierdzić, że warunki przepływu, ciśnienia, temperatury i czyszczenia odpowiadają zakresowi operacyjnemu zastosowanemu w ocenie. Jakość powinna określać, jakie dowody towarzyszą partii i jakie kontrole przy odbiorze mają zastosowanie. Konserwacja powinna potwierdzić, że element można zainstalować, usunąć i sprawdzić bez uszkodzenia delikatnej tkaniny.

Przydatne jest także odróżnienie certyfikatu rzeczowego od pełnej kwalifikacji funkcjonalnej. Certyfikat może identyfikować dostarczony materiał, ale nie stanowi dowodu, że uformowana tarcza, spawany cylinder czy element podparty będą miały określoną żywotność. Pewność funkcjonalna wynika z połączonych dowodów: prawidłowego materiału, kontrolowanej produkcji, reprezentatywnych prób i kontrolowanego działania. To rozróżnienie pomaga zespołom uniknąć niedostatecznego określenia obowiązków kluczowych dla bezpieczeństwa i dodania niepotrzebnych wymagań do prostej, kompatybilnej usługi.

Jeżeli pomiędzy 304 a 316 występuje niepewność, należy przeprowadzić porównanie w oparciu o najgorsze wiarygodne warunki pracy, a nie korzystne warunki normalne. Uwzględnij okresy czyszczenia i przestojów, ponieważ pozostałości zatrzymane w ciepłym, zastałym obszarze mogą być bardziej wymagające niż płynący strumień procesowy. Udokumentowanie założenia jest cenne, nawet jeśli przegląd potwierdzi, że 304 jest odpowiedni; ułatwia to ocenę kolejnej wymiany lub zmiany procesu.

Wniosek

Bardzo drobne siatki filtrów 304, 316 i 316L mają ważne role. Numer 304 jest często odpowiedni dla zgodnych usług ogólnych; 316 jest powszechnie oceniany, gdy uzasadniona jest dodatkowa odporność na korozję; i 316L mogą być istotne, gdy spawanie jest częścią montażu, a wymagania serwisowe potwierdzają ten wybór. Wybór, który można obronić, wynika ze środowiska procesu i wyprodukowanego projektu, a nie z ogólnej hierarchii gatunków stali nierdzewnej. Określ stop wraz z konstrukcją siatki, celem filtracji i sposobem czyszczenia, aby uzyskać trwałą i niezawodną filtrację.

Często zadawane pytania

Czy siatka 316 jest zawsze bardziej odporna na korozję niż siatka 304?

Stal 316 jest powszechnie wybierana ze względu na dodatkową odporność na korozję w niektórych środowiskach, szczególnie w środowiskach zawierających chlorki, ale żaden gatunek nie jest uniwersalnie odporny na każdą substancję chemiczną, stężenie lub temperaturę.

Kiedy powinienem poprosić o 316L zamiast 316?

Zapytaj, czy projekt filtra obejmuje spawanie, a serwis, procedura produkcyjna i ocena korozji potwierdzają wariant niskoemisyjny. Nie wybieraj go tylko dlatego, że część ma spoinę.

Czy gatunek stali nierdzewnej zmienia ocenę mikronową?

Nie. Liczba mikronów jest kontrolowana przez konstrukcję tkaniny i ścieżkę otwarcia lub porów. Wybór stopu uwzględnia kompatybilność materiałową i trwałość.

Czy siatkę 304 można stosować do filtracji żywności?

Może to być właściwe w zgodnych warunkach procesu spożywczego, ale decyzja musi uwzględniać skład chemiczny produktu, chemikalia czyszczące, temperaturę, procedury higieniczne i lokalne wymagania prawne.

Jakich informacji potrzebuje dostawca, aby rekomendować gatunek?

Podaj pełny opis płynu lub proszku, stężenia, zakres temperatur, tryb czyszczenia, czas ekspozycji, geometrię filtra, szczegóły spoiny i wymagany okres użytkowania.

Czy siatka druciana i gotowe części filtra są oceniane w ten sam sposób?

Nie. Część produkcyjna dodaje krawędzie, podpory, spoiny, uszczelki i szczeliny. Należy je oceniać łącznie z podstawowym materiałem siatki.
