Edelstahl 304 und 316 werden beide häufig für ultrafeine Filtergewebe verwendet, es handelt sich jedoch nicht um austauschbare Etiketten für jede Anwendung. Die richtige Güteklasse hängt davon ab, was das Gewebe im Einsatz sieht: Prozessmedium, Chloride, Temperatur, Reinigungschemikalien, Geometrie, Schweißen und die Kosten eines korrosionsbedingten Ausfalls. Bei einem feineren Filtergewebe ist diese Entscheidung aussagekräftiger, da die dünnen Drähte, das dichte Gewebe und die gefertigten Verbindungen die am stärksten exponierten Teile einer Baugruppe sein können. Dieser Leitfaden erklärt den praktischen Unterschied, ohne die Notenauswahl auf eine einzeilige Regel zu reduzieren.
Für viele kompatible, mäßig korrosive Filteraufgaben ist ein Netz aus Edelstahl 304 eine gängige Wahl.
Edelstahlgewebe 316 enthalten Molybdän und werden häufig in Betracht gezogen, wenn chloridhaltige oder korrosivere Umgebungen zusätzliche Beständigkeit erfordern.
316L ist eine kohlenstoffarme 316-Variante, die oft in Betracht gezogen wird, wenn Schweiß- und Korrosionsleistung um geschweißte Bereiche herum wichtig sind.
Der Legierungsgrad ersetzt keine Kompatibilitätsprüfung: Konzentration, Temperatur, Sauerstoff, Ablagerungen, Spalten und Reinigungszyklen spielen eine Rolle.
Bei beiden Sorten handelt es sich um austenitische Edelstähle, die als Drahtgewebe erhältlich sind. Im Großen und Ganzen handelt es sich bei 304 um Chrom-Nickel-Edelstahl, während 316 Molybdän hinzufügt. Dieses zusätzliche Legierungselement ist einer der Gründe, warum Ingenieure 316 häufig für Anwendungen mit Chloriden oder anspruchsvolleren chemischen Bedingungen untersuchen. Allerdings ist „beständiger“ nicht dasselbe wie „immun“. Ein Prozess, der ein Chloridsalz, eine Säure oder einen oxidierenden Reiniger enthält, kann sich bei Konzentrations- und Temperaturänderungen sehr unterschiedlich verhalten.
Für den Käufer eines ultrafeinen Filtergewebes lautet die sinnvolle Frage nicht „Welche Qualität ist besser?“, sondern „Welche Qualität bietet eine akzeptable Lebensdauer und ein akzeptables Kontaminationsrisiko für dieses spezielle Filterdesign?“. Ein Lebensmittelprodukt, eine wasserbasierte Wäsche, ein Lösungsmittel, eine Salzlösung, eine saure Charge, ein alkalischer Reiniger und eine Aufschlämmung können alle unterschiedliche Antworten liefern. Eine geeignete Auswahl muss anhand der gesamten Prozessbedingungen bestätigt werden, einschließlich der Worst-Case-Reinigungs- und Abschaltbedingungen.
Drahtgewebe ist keine feste Platte. Es enthält viele Kreuzungen, Hohlräume und Oberflächen, die Ablagerungen zurückhalten können. Bei Feinsieben werden außerdem kleinere Drahtdurchmesser verwendet als bei Grobsieben, sodass lokale Angriffe oder Beschädigungen durch Handhabung einen größeren funktionellen Effekt haben können. Wenn das Tuch zu einer Scheibe, einem Korb, einer Röhre oder einem gefalteten Element verarbeitet wird, fügen Schweißnähte und Stützen weitere zu bewertende Stellen hinzu.
Das bedeutet nicht, dass feine Stoffe von Natur aus zerbrechlich sind. Das bedeutet, dass die Spezifikation die gesamte Baugruppe umfassen sollte. Geben Sie das Drahtmaterial, die Webart, die Öffnungs- oder Porenanforderungen, den Drahtdurchmesser, das Stützgewebe, die Verbindungsmethode, ggf. Passivierungs- oder Reinigungsanforderungen sowie den Inspektionsplan an. Wenn ein Filter in einem Behälter betrieben wird, in dem er nicht einfach inspiziert werden kann, können die Kosten für einen geeigneteren Filter im Vergleich zu Wartung oder Produktionsausfall gering sein.
Edelstahlgewebe 304 werden häufig zur Filtration, Siebung, zum Schutz und zur Trennung verwendet, wenn die Umgebung mit der Legierung kompatibel ist. Es bietet eine praktische Kombination aus Korrosionsbeständigkeit, Formbarkeit, Verfügbarkeit und Kosten für viele industrielle Aufgaben. Für ein Trockenpulversieb, eine kompatible Prozessflüssigkeit oder eine Innenfiltrationsaufgabe ohne aggressive Chloridexposition kann 304 ein sinnvoller Ausgangspunkt sein.
Das Schlüsselwort ist „anlaufend“. Eine Sorte kann in einer einfachen Laborbelichtung gut funktionieren und dennoch in einer Produktionsumgebung herausgefordert werden, in der heiße Reinigungslösungen, Ablagerungen, stagnierende Bereiche oder wiederholte Nass-Trocken-Zyklen auftreten. Wenn ein 304-Element geschweißt, fest geformt oder in einer spaltanfälligen Halterung gehalten werden soll, dokumentieren Sie diese Merkmale in der Überprüfung. Bei einer Materialentscheidung, die nur auf dem Namen der Hauptflüssigkeit basiert, wird möglicherweise die tatsächliche lokale Umgebung an der Netzoberfläche nicht berücksichtigt.
316-Edelstahlgewebe wird oft in Betracht gezogen, wenn die Filteraufgabe eine höhere Korrosionsbelastung mit sich bringt, insbesondere wenn chloridhaltige Anwendungen relevant sind. Das hinzugefügte Molybdän verändert das Korrosionsbeständigkeitsprofil der Legierung, ist jedoch keine universelle Lösung für aggressive Bedingungen. Heiße oder konzentrierte Chloride, ungeeignete Reinigungschemikalien, Spalten mit niedrigem Sauerstoffgehalt und Ablagerungen können dennoch eine detailliertere Materialentwicklung oder eine andere Lösung erfordern.
Wählen Sie 316, wenn der Betriebsfall dies unterstützt, und nicht als Standard-Upgrade. Es kann eine sinnvolle Wahl für chemische Prozesse, an das Meer angrenzende Expositionen oder chloridhaltige Bäche sein, bei denen die Kompatibilitätsprüfung einen Vorteil zeigt. Dies kann auch dann sinnvoll sein, wenn die Kosten für Kontamination, vorzeitigen Austausch oder ungeplante Abschaltung hoch sind. Umgekehrt kann die Angabe von 316 für einen milden Trockenbetrieb ohne Korrosionstreiber zu höheren Kosten führen, ohne das Ergebnis zu verbessern.
316L ist die kohlenstoffarme Form von 316. Es wird üblicherweise dann bewertet, wenn die Fertigung Schweißen umfasst, da ein niedriger Kohlenstoffgehalt bei der Bewältigung von Sensibilisierungsproblemen im Zusammenhang mit bestimmten thermischen Vorgeschichten von Vorteil sein kann. Das bedeutet nicht, dass jedes gewebte Tuch oder jeder geschweißte Filter aus 316L bestehen muss. Die Entscheidung hängt weiterhin vom Schweißverfahren, der Betriebsumgebung, der Nachbearbeitung und der erforderlichen Lebensdauer des fertigen Teils ab.
Fragen Sie bei einem Filter aus ultrafeinem Gewebe nach, ob das Netz durch Widerstandsschweißen an einen Ring, Nahtschweißen in einen Zylinder, Diffusionsschweißen in eine mehrschichtige Struktur oder mechanische Klemmung erfolgen soll. Jeder Ansatz stellt das Material anders dar. Teilen Sie dem Hersteller Zeichnungen und Servicedetails mit, bevor Sie sich allein aufgrund einer Vereinbarung für 316L entscheiden.
Kriterium |
304 |
316 |
316L |
Typische Auswahlbasis |
Kompatibler allgemeiner Dienst |
Wo gerechtfertigt, wurde die Korrosionsbeständigkeitsspanne hinzugefügt |
Service der Güteklasse 316 mit Überlegungen zum Schweißen |
Molybdänzusatz |
NEIN |
Ja |
Ja |
Kennzeichnung „kohlenstoffarm“. |
NEIN |
NEIN |
Ja |
Überprüfung der Herstellung |
Benötigt |
Benötigt |
Besonders relevant für Schweißbaugruppen |
Richtige endgültige Wahl |
Basierend auf Kompatibilität |
Basierend auf Kompatibilität |
Basierend auf Kompatibilität und Herstellung |
Bei der Tabelle handelt es sich nicht um eine Tabelle zur chemischen Verträglichkeit. Es ist eine Möglichkeit, eine Spezifikationsdiskussion zu organisieren. Ohne Zusammensetzung, Temperatur, Konzentration, Verunreinigungen, Strömungsbedingungen und Reinigungsverfahren kann die Korrosionsleistung einer Flüssigkeit nicht vorhergesagt werden.
Beginnen Sie mit einem Prozessdatenblatt. Identifizieren Sie jedes Kontaktmaterial: Produkt, Trägerflüssigkeit, Zusatzstoffe, Waschwasser, Chemikalien für die Reinigung vor Ort, Desinfektionsmittel, Dampf (falls zutreffend) und atmosphärische Belastung. Berücksichtigen Sie Mindest- und Höchsttemperatur, Normal- und Störkonzentration, pH-Wert (sofern sinnvoll), Druck, Einwirkzeit und ob sich Ablagerungen bilden. Anschließend dokumentieren Sie die Filtergeometrie: Flachscheibe, Korb, Zylinder, Schlauch, Faltenpaket oder Mehrschichtlaminat.
Identifizieren Sie als Nächstes das Hauptfehlerproblem. Handelt es sich um allgemeine Korrosion, Lochfraß, Spaltangriffe, spannungsbedingte Schäden, Verunreinigungen durch Korrosionsprodukte, Verlust der Öffnungskontrolle oder um ein Problem in der Schweißzone? Ein klar definiertes Anliegen macht die Bewertung kürzer und genauer. Wenn der Service kritisch ist, verwenden Sie eine dokumentierte Materialverträglichkeitsbewertung und gegebenenfalls einen repräsentativen Expositions- oder Pilottest.
Die Legierung steuert das Materialverhalten; Die Öffnung wird nicht ausgewählt. Ein ultrafeines Filtergewebe benötigt außerdem die richtige Poren- oder Öffnungsgröße, Webart, Drahtdurchmesser, offene Fläche, aktive Fläche und Stützdesign. Ein 316-Netz mit einer ungeeigneten Öffnung erfüllt die Trennanforderungen nicht. Ein 304-Netz mit einer korrekt dimensionierten Öffnung kann zwar die Filterleistung erfüllen, versagt jedoch vorzeitig, wenn die Umgebung nicht kompatibel ist.

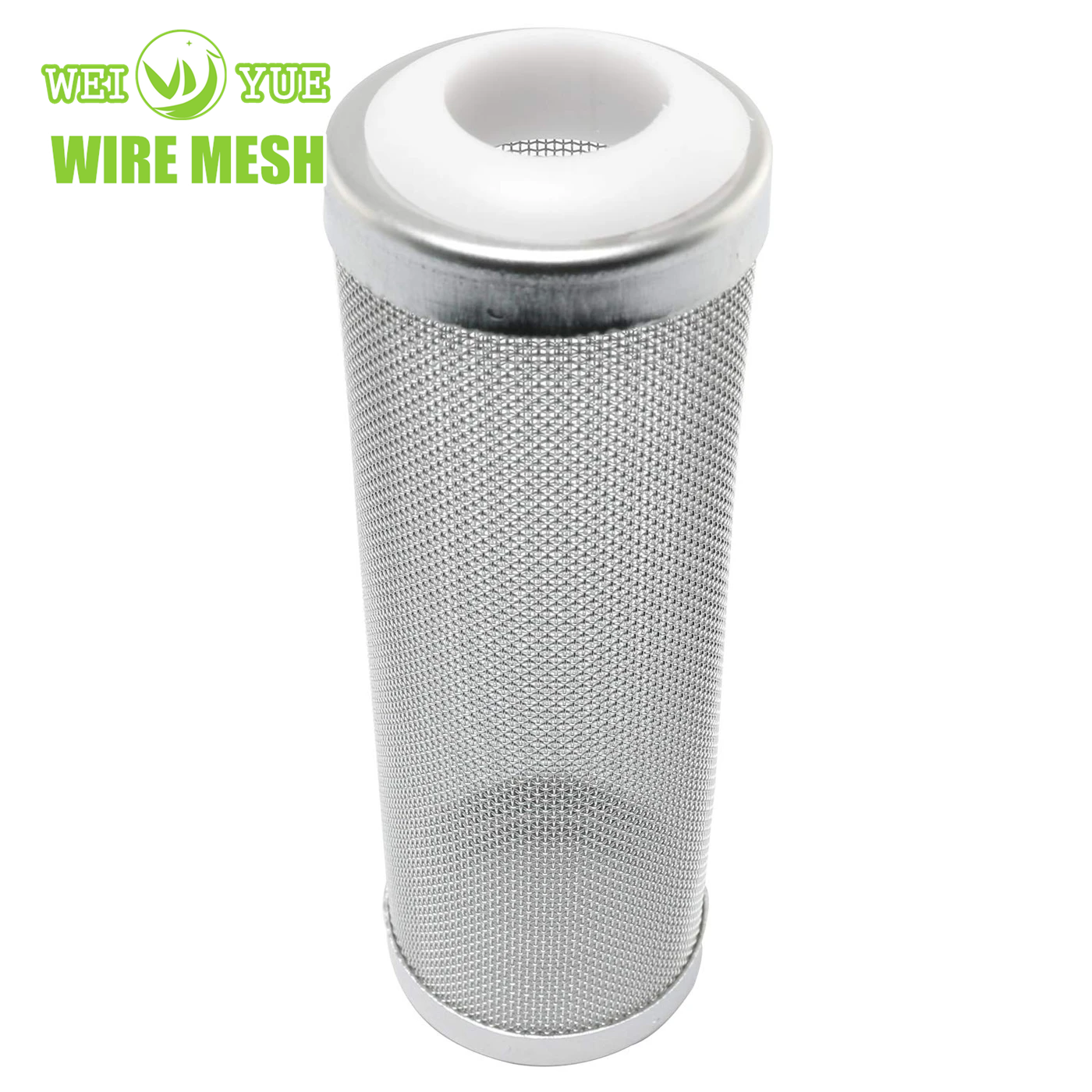

Weiyues Ultrafeines Filtergewebe aus Edelstahl ist in den Optionen 304 und 316 mit mehreren Webkonstruktionen aufgeführt. Die Produktdaten zeigen, warum Öffnung und Gewebe mit der Qualität in der Kaufspezifikation übereinstimmen sollten. Beispielsweise kann ein holländisches Gewebe einen feineren, gewundeneren Filterweg erzeugen als ein Tuch mit quadratischen Öffnungen; Es sollte auf Fließfähigkeit und Reinigbarkeit geprüft werden und nicht allein auf der Grundlage der Legierung ausgewählt werden.
Feinmaschen werden oft in eine nutzbare Komponente umgewandelt und nicht als lose Bahn installiert. Schneiden, Formen, Schweißen, Falten und Handhabung können sich auf den endgültigen Filter auswirken. Legen Sie fest, dass die Schnittkanten für den vorgesehenen Rahmen bzw. die vorgesehene Dichtung geeignet sein müssen. Wenn das Element Unterstützung benötigt, geben Sie das Trägermaterial und seine Beziehung zur Filterschicht an. Befindet sich eine Schweißverbindung im benetzten Pfad, ist diese in die Materialbewertung einzubeziehen.
Die Reinigung kann genauso wichtig sein wie die Prozessbelichtung. Ein Netz, das ein mildes Produkt sieht, kann durch einen heißen Reiniger oder zurückgebliebene Reinigungsrückstände dennoch in Frage gestellt werden. Vermeiden Sie es, Reinigungschemikalien aus Gewohnheit auszuwählen. Bestätigen Sie Konzentration, Kontaktzeit, Temperatur, Spülqualität und Trocknungspraxis mit dem Prozessverantwortlichen. Auch die mechanische Reinigung muss auf die Drahtgröße und -bindung abgestimmt sein. Durch aggressives Bürsten kann sich feines Tuch verziehen, während eine unvollständige Reinigung wirksame Öffnungen verengen oder Stellen für die Bildung von Ablagerungen schaffen kann.
Fordern Sie ein Angebot mit den folgenden Mindestinformationen an: erforderliche Retention oder Öffnung; Mesh-Konstruktion; Legierungssorte; Drahtdurchmesser; Blatt-, Rollen-, Scheiben-, Zylinder- oder Korbgeometrie; Toleranzen; aktive Filterfläche; Stützschichten; Kanten- oder Nahtgestaltung; maximale Arbeitsbedingungen; Reinigungsmethode; Inspektionsdokumentation; und Menge. Wenn eine Sortenänderung in Betracht gezogen wird, fügen Sie das Prozessdatenblatt bei und geben Sie an, ob sich die Änderung auf die Filterschicht, die Stütze, den Rahmen, den Schweißzusatz oder die gesamte Baugruppe bezieht.
Für Sonderformen kann Weiyue auch liefern Produkte filtern . Eine frühzeitige Diskussion der gefertigten Geometrie lohnt sich, da dadurch verhindert werden kann, dass ein korrektes Drahtgewebe mit einer ungeeigneten Stütze oder Verbindung gepaart wird.
Führen Sie vor der Veröffentlichung einer Qualitätsspezifikation eine kurze funktionsübergreifende Überprüfung durch. Die Beschaffung sollte bestätigen, dass die angegebene Sorte, der Drahtdurchmesser, die Webart und die Teilezeichnung den genehmigten Anforderungen entsprechen. Die Verfahrenstechnik sollte bestätigen, dass Durchfluss, Druck, Temperatur und Reinigungsbedingungen mit dem bei der Bewertung verwendeten Betriebsbereich übereinstimmen. Die Qualität sollte festlegen, welche Nachweise der Charge beiliegen und welche Eingangskontrollen gelten. Die Wartung sollte sicherstellen, dass das Element installiert, entfernt und überprüft werden kann, ohne das feine Tuch zu beschädigen.
Es ist auch sinnvoll, ein Materialzertifikat von einer vollständigen Funktionsqualifikation zu unterscheiden. Ein Zertifikat kann das gelieferte Material identifizieren, es beweist jedoch nicht, dass eine geformte Scheibe, ein geschweißter Zylinder oder ein unterstütztes Element eine bestimmte Lebensdauer erreichen wird. Funktionelles Vertrauen ergibt sich aus der Kombination von Beweisen: richtiges Material, kontrollierte Herstellung, repräsentative Versuche und kontrollierter Betrieb. Diese Unterscheidung hilft Teams, sowohl die Unterspezifikation einer sicherheitskritischen Aufgabe als auch das Hinzufügen unnötiger Anforderungen zu einem einfachen kompatiblen Dienst zu vermeiden.
Wenn zwischen 304 und 316 eine Unsicherheit besteht, führen Sie den Vergleich mit dem schlechtesten glaubwürdigen Betriebszustand und nicht mit einem günstigen Normalzustand durch. Berücksichtigen Sie Reinigungs- und Leerlaufzeiten, da zurückgehaltene Rückstände in einem warmen, stehenden Bereich anspruchsvoller sein können als ein fließender Prozessstrom. Die Dokumentation der Annahme ist auch dann wertvoll, wenn die Überprüfung bestätigt, dass 304 angemessen ist; Es erleichtert die Beurteilung des nächsten Austauschs oder der nächsten Prozessänderung.
Die ultrafeinen Filternetze 304, 316 und 316L haben jeweils gültige Rollen. 304 ist oft für kompatible allgemeine Dienste geeignet; 316 wird üblicherweise dann bewertet, wenn eine zusätzliche Korrosionsbeständigkeit gerechtfertigt ist; und 316L können relevant sein, wenn Schweißen Teil der Montage ist und Serviceanforderungen diese Wahl unterstützen. Die vertretbare Auswahl ergibt sich aus der Prozessumgebung und dem gefertigten Design und nicht aus einer generischen Hierarchie der rostfreien Güten. Geben Sie die Legierung zusammen mit der Netzkonstruktion, dem Filterziel und dem Reinigungsmodus an, um eine dauerhafte, zuverlässige Filterung zu erreichen.
316 wird üblicherweise wegen der zusätzlichen Korrosionsbeständigkeit in bestimmten Umgebungen ausgewählt, insbesondere in Umgebungen mit Chloriden, aber keine der Sorten ist universell gegen jede Chemikalie, Konzentration oder Temperatur beständig.
Fragen Sie nach, wenn das Filterdesign Schweißen umfasst und der Service, das Herstellungsverfahren und die Korrosionsbeurteilung die kohlenstoffarme Variante unterstützen. Wählen Sie es nicht nur aus, weil ein Teil Schweißnähte aufweist.
Nein. Die Mikronzahl wird durch die Stoffkonstruktion und die Öffnung oder den Porenweg gesteuert. Bei der Legierungsauswahl geht es um Materialverträglichkeit und Haltbarkeit.
Unter kompatiblen Lebensmittelprozessbedingungen kann dies angemessen sein, die Entscheidung muss jedoch Produktchemie, Reinigungschemikalien, Temperatur, Hygieneverfahren und lokale behördliche Anforderungen berücksichtigen.
Geben Sie die vollständige Flüssigkeits- oder Pulverbeschreibung, Konzentrationen, Temperaturbereich, Reinigungsmodus, Einwirkzeit, Filtergeometrie, Schweißdetails und die erforderliche Lebensdauer an.
Nein. Ein gefertigtes Teil fügt Kanten, Stützen, Schweißnähte, Dichtungen und Spalten hinzu. Diese sollten zusammen mit dem Basisnetzmaterial bewertet werden.
